温馨提示：需要参考“实验报告要求”处理的，请直接跳转到本文的第三部分即可

数电实验2 触发器及其应用

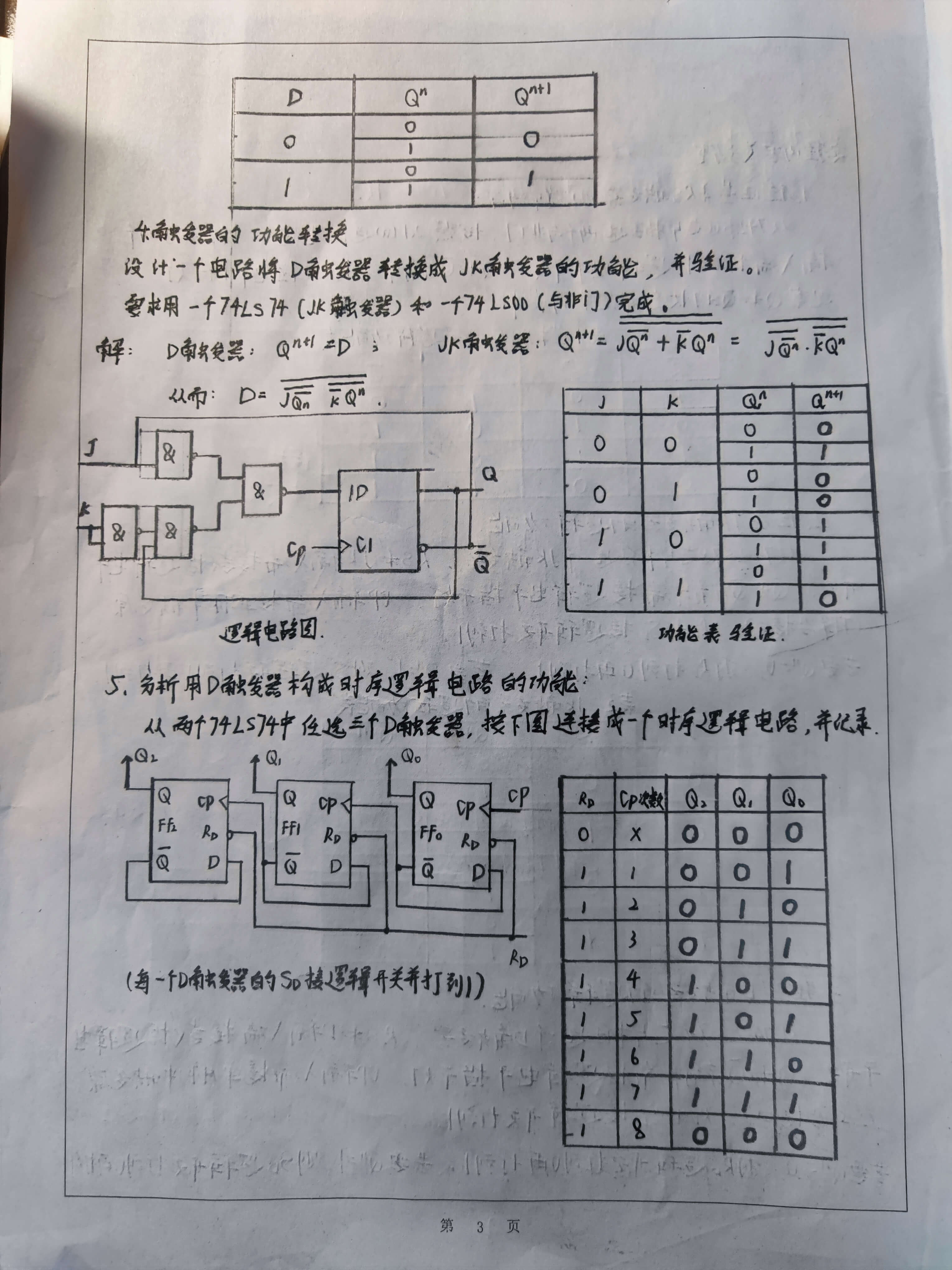

一、实验内容及步骤：

二、实验步骤5的说明：

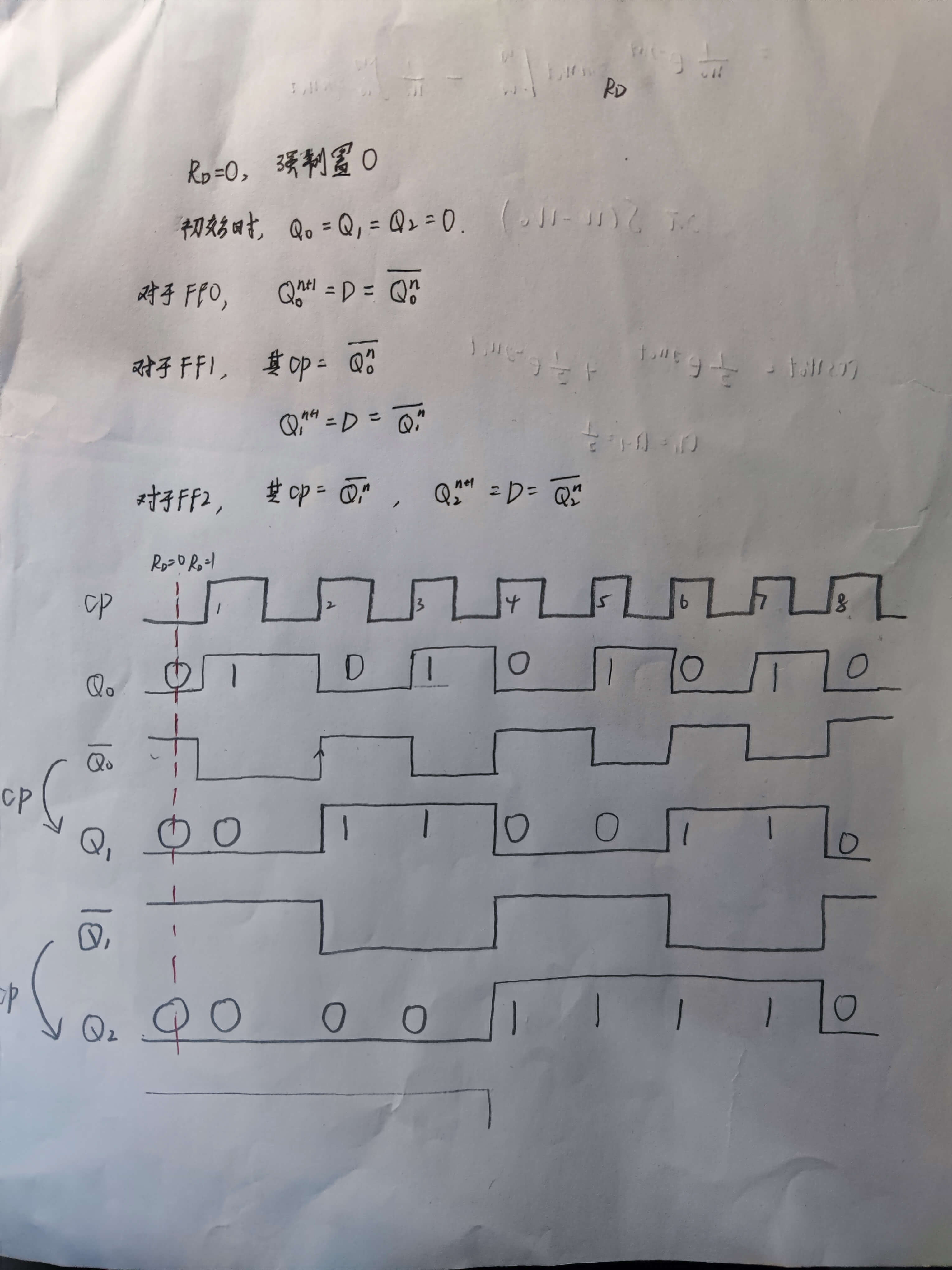

1.理论分析

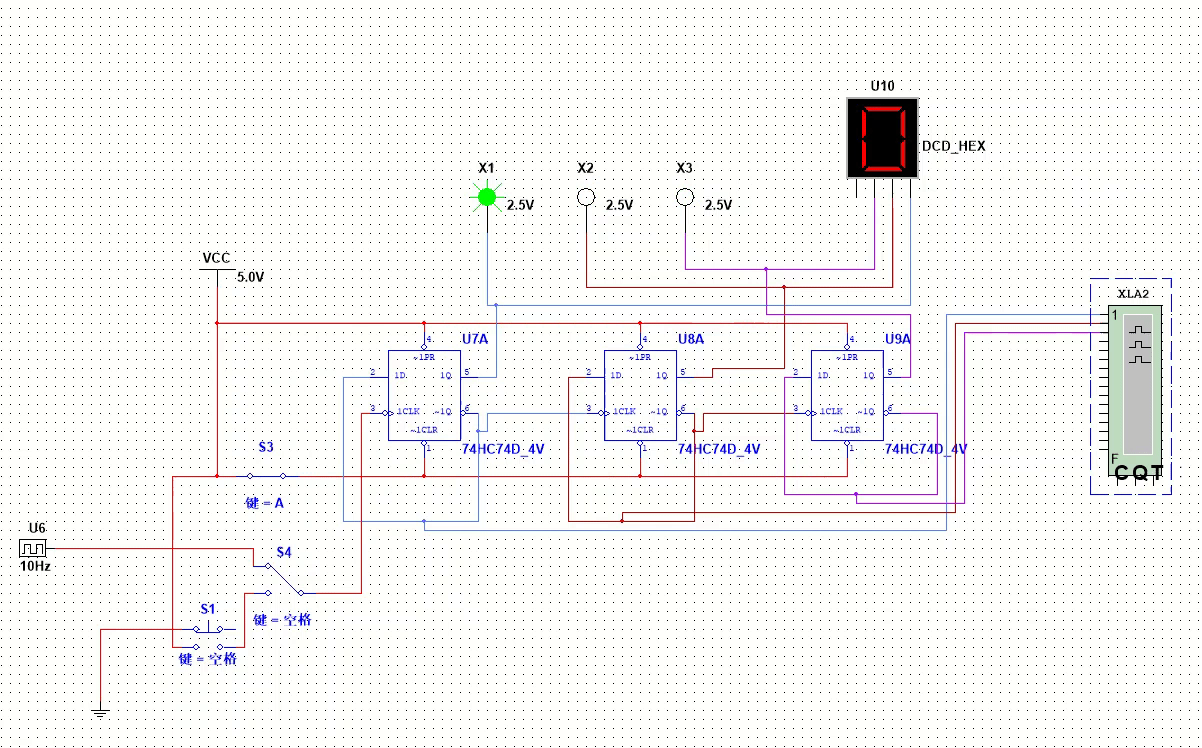

2.仿真验证

**注意：**上图中001，即数码管显示为“1”这种情况，漏截图了

​ 具体的仿真操作，可以参考这篇文章：Multisim实现D触发器模拟异步计数器

三、实验报告要求：

问题1：说明如何设定JK触发器和D触发器的初始状态

答：

通过设置触发器的置1端（SD）和置0端（RD），本次实验中均为低电平有效，来设定触发器的初始状态，完成后保持高电平(逻辑开关打到1)。

具体操作为：先将RD,SD接逻辑开关，开关打到1；

若要Qn=0，则RD逻辑开关打到0再打到1；

若要Qn=1，则SD逻辑开关打到0再打到1。

问题2：根据表2.2.7测得的数据，分析出该时序电路的逻辑功能。

答：

3位异步二进制递增计数器（模8递增计数器）。
